El impacto de la dilatación térmica en estructuras fotovoltaicas
En el diseño de instalaciones fotovoltaicas existen factores clave que condicionan la durabilidad, seguridad y rendimiento de un sistema solar. Uno de los más importantes —y, en muchos casos, infravalorado— es la dilatación térmica.
Desde Enstall ponen el foco en este fenómeno físico, ya que comprender cómo afecta a las estructuras solares permite prevenir fallos mecánicos, reducir tensiones y garantizar una mayor vida útil tanto de la estructura como de los módulos fotovoltaicos.
¿Qué es la dilatación térmica y por qué es importante?
Las instalaciones fotovoltaicas están expuestas constantemente a variaciones de temperatura y a una elevada radiación solar. Como consecuencia, materiales como el aluminio y el acero se expanden con el calor y se contraen con el frío de forma natural.
Aunque este comportamiento es totalmente normal, si no se tiene en cuenta durante el diseño y la instalación puede generar tensiones mecánicas que afecten a perfiles, fijaciones y paneles solares.
Por este motivo, Enstall define parámetros técnicos específicos que ayudan a identificar las zonas más sensibles a este fenómeno y las mejores soluciones para minimizar riesgos a largo plazo.

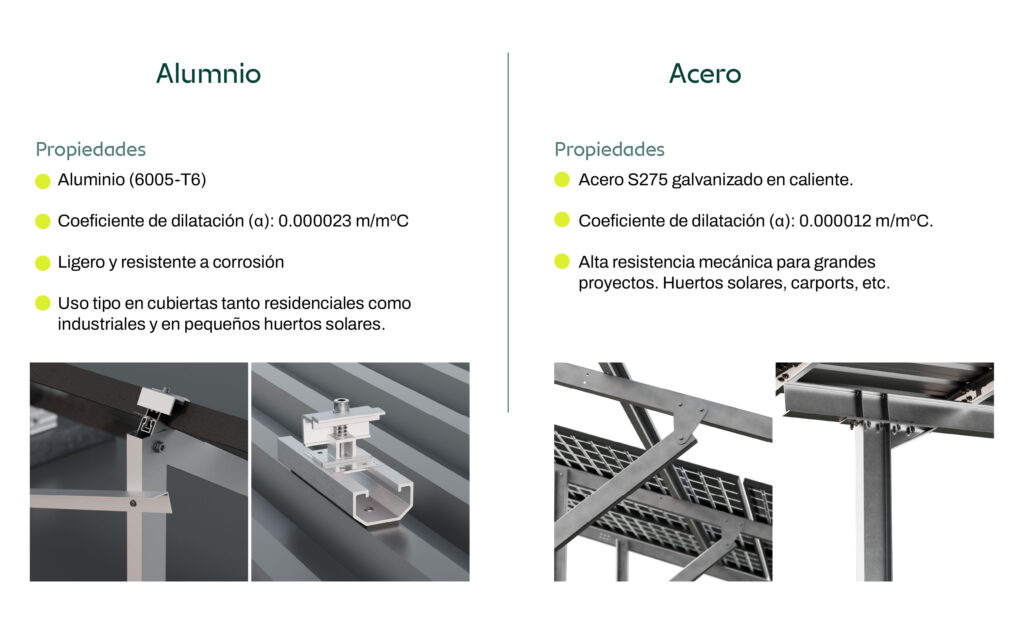

Diferencias entre aluminio y acero
Uno de los aspectos más relevantes es el material de fabricación de la estructura. El aluminio y el acero presentan coeficientes de dilatación distintos, lo que influye directamente en el diseño de la instalación.
El aluminio puede llegar a dilatarse casi el doble que el acero, por lo que requiere una planificación más precisa en tramos largos y sistemas de fijación.
El aluminio y el acero presentan coeficientes de dilatación distintos, lo que influye directamente en el diseño de la instalación fotovoltaica.
Además de la estructura, también es necesario considerar el comportamiento térmico de los propios módulos fotovoltaicos.
Dilatación térmica en los paneles fotovoltaicos
Los paneles solares están compuestos por diferentes materiales, cada uno con un comportamiento térmico distinto:
- Células de silicio: coeficiente térmico bajo.
- Vidrio frontal: expansión moderada.
- Marco de aluminio: el elemento que más se dilata dentro del panel.
Esta diferencia de expansión entre materiales genera estrés mecánico en el módulo fotovoltaico, especialmente cuando las células están sometidas a procesos como:
- Soldadura.
- Laminación.
- Enmarcado.
- Instalación.

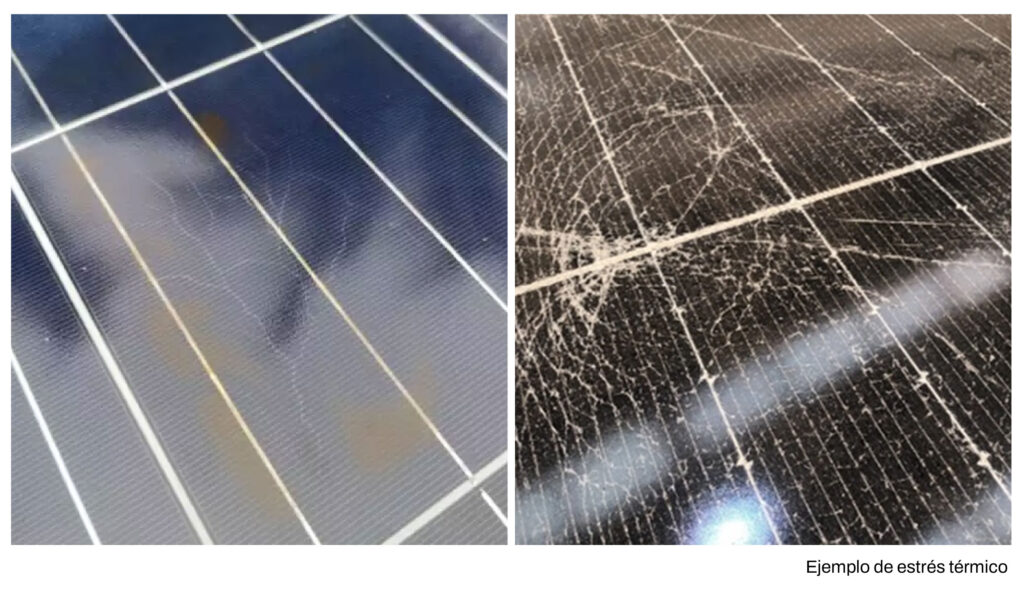

Además, los paneles pueden sufrir estrés térmico debido a cambios bruscos de temperatura o exposiciones prolongadas al calor.
Los ciclos continuos de expansión y contracción también afectan a las cintas conductoras e interconexiones internas, pudiendo provocar:
- Cortocircuitos.
- Circuitos abiertos.
- Pérdida de rendimiento.
Cuando la estructura de soporte no permite el movimiento natural de los materiales, estas tensiones se trasladan directamente al laminado del módulo, generando microfisuras y puntos calientes (hotspots) que reducen progresivamente la potencia del panel.
En muchos casos, este es uno de los principales motivos de deterioro prematuro en instalaciones fotovoltaicas.
¿Cómo evitar fallos por dilatación térmica?
Para evitar daños estructurales o roturas en los paneles solares, es imprescindible fragmentar las líneas de perfiles continuos.
Esto significa que no deben instalarse perfiles excesivamente largos sin interrupciones. Es necesario incorporar cortes o juntas de dilatación en puntos específicos para limitar los tramos continuos según el material utilizado.
Recomendaciones clave durante el montaje
1. Respetar la distancia mínima entre módulos
Es recomendable mantener una separación aproximada de 20 mm, dependiendo del tipo de pinza intermedia (mid-clamp).
2. Utilizar agujeros rasgados en estructuras de acero
En estructuras de acero, los puntos de fijación suelen incorporar formas ovaladas o colisos que permiten pequeños desplazamientos del tornillo durante las variaciones térmicas.
3. Instalar conectores que permitan movimiento
Los conectores de riel no deben bloquear completamente el movimiento mecánico entre perfiles adyacentes.
4. Respetar las longitudes máximas de tramo continuo
- En estructuras de aluminio se recomienda realizar cortes físicos aproximadamente cada 20 metros.
- En estructuras de acero los tramos pueden extenderse hasta unos 40 metros.
La importancia de los colisos en estructuras de acero
Las estructuras de Enstall deben instalarse siguiendo estrictamente las especificaciones técnicas indicadas por el fabricante.
En soluciones de terreno y carports fabricados en acero, el uso de colisos o agujeros ranurados permite alcanzar mayores distancias entre cortes.
Este sistema hace que el tornillo actúe como un eje guía, permitiendo pequeños desplazamientos sin restringir completamente el movimiento natural de la estructura.
Gracias a ello:
- Se absorben las dilataciones y contracciones del metal.
- Se reducen esfuerzos de cizallamiento en los tornillos.
- Se evita la transmisión de tensiones a grapas, marcos y vidrio del módulo fotovoltaico.
- Se minimiza el riesgo de microfisuras.
Además, durante el montaje, los colisos facilitan la alineación de las correas sobre los apoyos y compensan pequeñas desviaciones en tramos largos.
Un diseño correcto mejora la durabilidad de la instalación
Respetar las especificaciones indicadas en los manuales de montaje no solo garantiza un rendimiento estructural óptimo, sino que también contribuye directamente a la durabilidad de la instalación fotovoltaica y a la prevención de fallos a largo plazo.
Diseñar teniendo en cuenta la dilatación térmica es esencial para asegurar instalaciones más fiables, eficientes y preparadas para soportar las condiciones ambientales durante años.
Descubre las soluciones de Enstall
Enstall cuenta con una amplia experiencia en soluciones de montaje para instalaciones fotovoltaicas, desarrolladas para ofrecer seguridad, durabilidad y rendimiento en todo tipo de proyectos.
Además, sus sistemas cuentan con garantía de 25 años, aportando una mayor tranquilidad tanto en instalaciones actuales como en futuros proyectos solares.
